CYZ-A型防爆自吸式離心油泵的拆解和組裝順序--小斯
日期：2018-07-29 人氣：1425
CYZ-A型防爆自吸式離心油泵的拆解和組裝順序--小斯
1.CYZ-A型防爆自吸式離心油泵的拆卸順序
(1) 放凈泵內液體及軸承托架內的潤滑油 。
(2) 擰下電機固定螺栓，將電機搬離底座，拆下兩半聯軸器 。
(3) 拆下泵蓋聯接，松開軸承座托架螺栓，將泵蓋連同軸承托架和轉子部份一起從泵體內抽出 。
(4) 擰下葉輪螺母，拆下葉輪 。
(5) 擰下泵蓋與軸承座螺栓，拆下泵蓋 。
(6) 擰下右端軸承蓋螺栓，拆去軸承蓋 。
(7) 拆下軸承擋圈 。
(8) 將泵軸從軸承座中壓出 。
(9) 在泵軸壓出軸承和取下機械密封件動環和“ O ”型圈彈簧(不損壞，無須取下) 。
(10) 在軸承座內壓出靜環“ O ”型圈 。
2.自吸式離心油泵的裝配
泵的裝配順序可按拆卸相反順序進行。拆卸后再裝配時要檢查機械密封件和個零件是否失效，如有失效損壞現象發生，一定要換新的備件，安裝時務必小心謹慎，不要 敲打，以免損壞零件 。

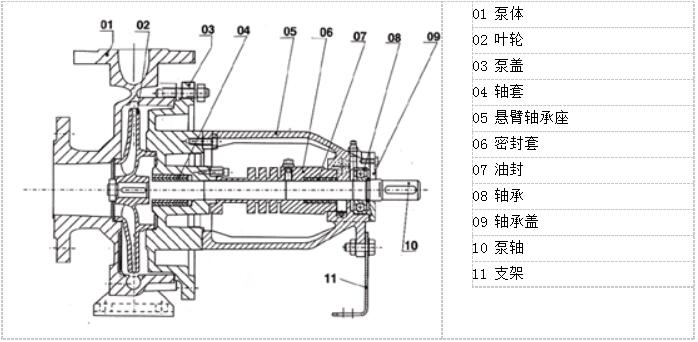

附上：斯坦威品牌CYZ-A型防爆自吸式離心油泵的結構圖：
